高速回転変位計 THD3616 （RVA tester）

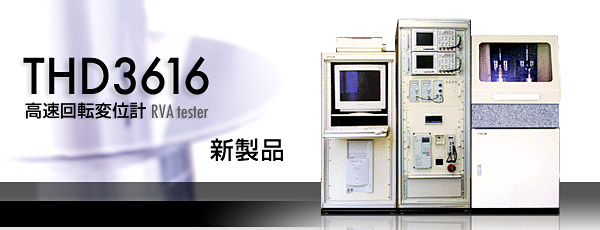

高速回転変位計 THD3616
It's New! 高速度回転変位計（RVA tester Model THD3616） 2009年から出荷開始
THD3616 RRVA tester により3,600 から16,000 rpmまで、磁気ディスク用のアルミ基板、ガラス基板の変位, 速度, 加速度, ディスクの厚さ, TIR、PDDRの動的特性の測定が可能となりました。
- ディスクのサイズは、1.3",1.8", 2.5",3.3", 3.5",5.25". から選択できます。
(1.3",1.8" はオプション ) - ディスクの回転速度は、自動設定され、自動追尾機構で正確に制御されます。
- 基準となるディスク・ハブ面の精度は0.1μm以下で操作はシンプルです。
THD3616の特徴
- 開発当初から、特殊設計された超精密スピンドルモータの採用、地面からの振動を無視できる無共振設計が行われています。THD3616でもその思想は受け継がれておりますので、特に設置場所を選びません。
- 測定時のノイズは非常に小さく、測定データの正確であることが保証されています。
- 安定している堅牢な機構部によって測定されたデータは、再現性に優れています。測定後にディスクを取外し、再び取り付けて測定したとき、同じデータを得ることができます。また、既に納入された装置間のデータの相関係数は0.99 と1 に近く、高い評価と信頼を戴いています。
Run-out, Velocity などRVA関係の用語は、コラム記事をご覧ください。
関連記事があります
このRVA tester は、名のとおりダイナミック測定でハードディスクユニットと同一回転数でRun-out, Velocity, Acceleration, PDDR を測定しますので、実際に即したデータを得ることが出来ます。
仕様概要
| Model THD3616 高速度回転変位計（RVA tester） | ||
| 測定項目： | 変位, 速度, 加速度, ディスク厚さ, Total Indicated Runout, + PDDR (Positive Peak Deviation from Datum Ref) −PDDR (Negative Peak Deviation from Datum Ref) |
|
| スピンドル： | 超精密エア・スピンドル | |
| レファレンス・ハブ： | 一軸三段（ディスクサイズのハブ交換は不要） | |
| リファレンス・ハブ内径： | φ20mm. φ25mm. φ40 mm. | |
| ディスククランプ方式： | 特殊クランプキャップによる締め付け方式 ディスククランプ力：1Kgf〜100Kgf |
|
| ディスク駆動方法： | 特殊高速度モータによる直結駆動 | |
| ディスク回転速度： | 3,600〜16,000 rpm. (速度調整範囲 1 rpm) | |
| プローブ一位置決め方式： |
送り方式：精密ボール送り機構 移動案内：ダブルリニアガイド機構 駆動方式：ACサーボモータによる自動送り 駆動方式： ACサーボモータによる自動送り 並びに手動操作可能 ストローク：74.25 mm プローブ間隔調整： マイクロメーターによる手動調整 自動調整機構（オプション） |
|
| 計測面： | ディスクの上面、下面 | |
| 測定機構ベース： | 天然石無共振平面盤 幅：590 mmx奥行：800 mmx高さ：150 mm |
|
| クリーンエアユニット： |
冷凍式コンプレッサーと再熱器の併用 a： エアフィルター ： ろ過度=5 μm b： サブミクロン・エアフィルタ ： ろ過度=0.3 μm c： マイクロミストセパレータ ： ろ過度=0.01 μm |
|
| 安全機構・装備品： |
防護安全カバー エア・スピンドル保護機構 電圧低下検出機構 外部振動減衰機構 ディスククランプ締付けトルクゲージ ディスククランプ取付け確認センサー プローブ衝突防止センサー プローブ校正冶具 |
|
| 電 源： | 3φ 200-240V 50/60Hz | |
| 寸法（mm)： | ||
|
ディスク駆動機構 ：幅：590x 奥行：800x 高さ：1,200 計測制御部 ：幅：570x 奥行：650x 高さ：1,500 データ処理部 ：幅：570x 奥行：650x 高さ：1,200 |
||
| 重量： | ディスク駆動機構：350Kg 計測制御部：150Kg データ処理部：70Kg |
|
